压力传感器 怎么接在plc上实现超重报警
发布者:任你博娱乐 发布时间:2019-03-01 05:44





  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  1、从你的问题来看,你需要的应该是测量物体重量的“称重传感器”和“称重变送器”;需要说明的是,这和工程应用实际中的测量密闭系统中介质的压力(比如最常见的密闭管道、容器中介质的压力)是完全不同的。尽管被测物理量都是压力,但准确的说,你描述的应该是重力,所用的传感器也不相同。

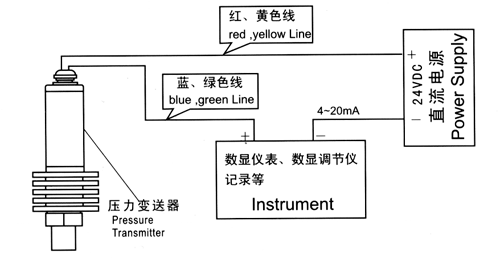

  从上图可以看出,压力变送器一般采用2线mA模拟信号,现在所有的PLC都可通过 标准模拟量采集模块(A/D),直接采集该信号。经过PLC软件的线性标定处理,就可计算出实际的压力值:工程单位一般是MPa、kg/cm2、bar等等。不只是压力,温度、流量等物理信号都可以通过变送器转换为4~20mA标准模拟信号。

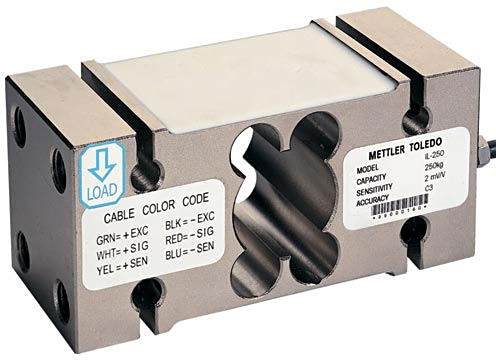

  2、称重传感器就不同了,它是一种将 重量/质量 转变为可测量的电信号输出的装置。传感器原理分光电式、电磁式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变等,电阻应变使用最为广泛,测量范围从几十到数百公斤都有。

  它的输出不是标准的模拟信号,需要专门的称重变送器。以西门子SIEMENS的S7-200系列PLC为例,它有专门的称重采集单元:SIWAREX MS/SZ-2-16-C2称重扩展单元和电缆排线;可方便的和CPU通讯。

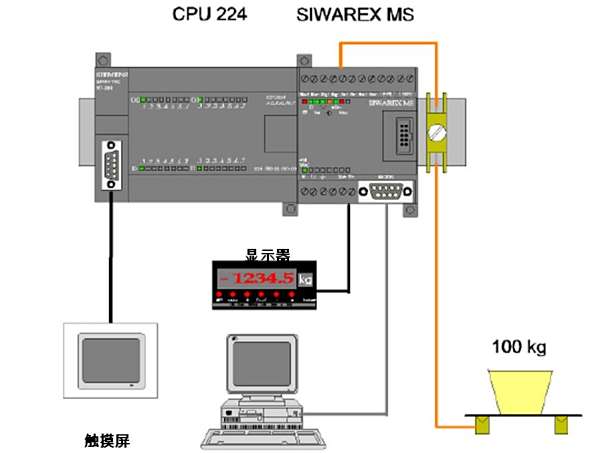

  左边的是西门子的S7-200的224CPU,右边是称重单元,通过排线通讯,CPU可直接读取被测重量信息,无需再编制换算程序。只需做简单的比较指令,通过触摸屏设定极限值,由PLC超限报警输出开关量就可以了。

  下面是接线图:传感器和称重单元之间是专用的9芯电缆,2根是DC电源,一根是屏蔽层,6根是信号线,传感器和称重单元一一对应连接就可以了。
