可随身携带的测量神器PREXISO迷你激光测距笔评测
发布者:任你博娱乐 发布时间:2019-02-19 03:26





  原标题:可随身携带的测量神器,PREXISO迷你激光测距笔评测前言 PREXISO是瑞士一家专门做激

  PREXISO是瑞士一家专门做激光计量的年轻公司,主要做激光基准、测距类工程产品,后来被国内的巨星科技收购了。今年4月,PREXISO与徕卡联合开发了一款叫PREXISO P10 PENLASER 的笔式激光测距笔,号称全球最小巧的激光测距笔。我以前在国内激光行业工作,认识的人不少,后来有一个师兄送了我一支让我玩,今天就晒晒这个产品。

  最基本的就是D=C*t/2,D是被测试的距离,C是光速,t是光信号发出到接收到反射光需要的时间。由于光在真空中传输速度恒定,所以通过光速来测量距离是一种最理想的方式,当然如果是在地球大气中,实际上光传输的速度并达不到3×10^8m/s,而且考虑到空气折射率n= 1.0002,实际上光在空气中传输速度是低于真空速度的,(v=c/n,也就是实际速度等于真空速度除以折射率),同时受海拔高低、局部空气成分、温度等影响空气折射率最大也就0.0002变化,但于一般计量来说,万分之2的误差已经是很小了,因为普通钢材的线度(大概也就是温带地区正常昼夜温差),钢板尺的基准比大气光速基准更差,所以国际单位中基本物理量长度后来也用光速来定义的,即:1m是光在线分之一。

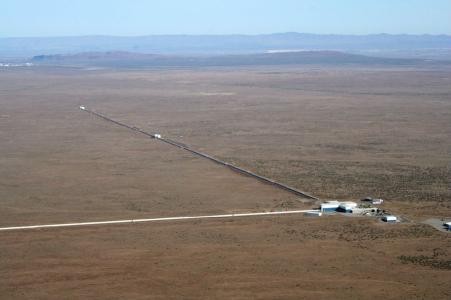

  当然看似简单的一个问题,实际上用光测量长度还是有不少问题要解决的,最要紧的就是时间怎么测的问题,也就是相差1米,体现在时间上只是299792458分之一秒,如果要测量一毫米的精度,那么还要再乘以1000,也就是299Ghz读取速度才能响应的过来,当然更测量超级超级短距离的变化的话,可能就不是要用D=C*t/2,而是要用迈克尔逊干涉仪的相位测量法,就像是测量引力波一样。

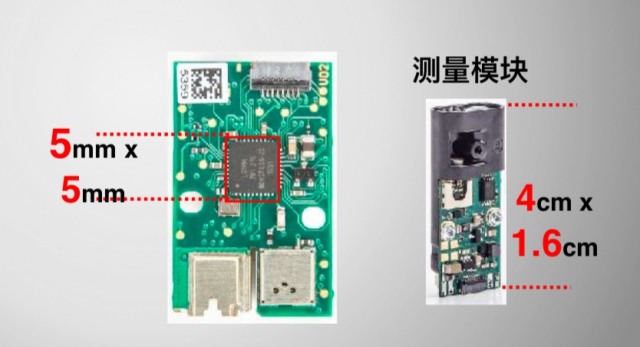

  所以目前普通激光测距仪的精度基本都在mm量级,如果你看到哪家说一两百块的产品能突破mm精度, 达到微米精度,一定是在骗你,不要被骗到。还有就是量程的问题,最小量程是响应时间决定的,如果设备响应不过来,就记录不到测量时间差;最大量程是光功率、被照射参考面反射率决定的,所以要远距离测量就要加大光功率、或用专门的反射板反光。目前,提高响应比较难,而加大光功率相对要简单一点,这也是为什么目前很多激光测量仪能测量得了远距离,但近距离使用时精度往往较低的原因。PREXISO 携式激光测距笔,特点就在于其使用了高度集成的莱卡测量模块,实现了更小体积设计,同时精度方面也还做得不错。

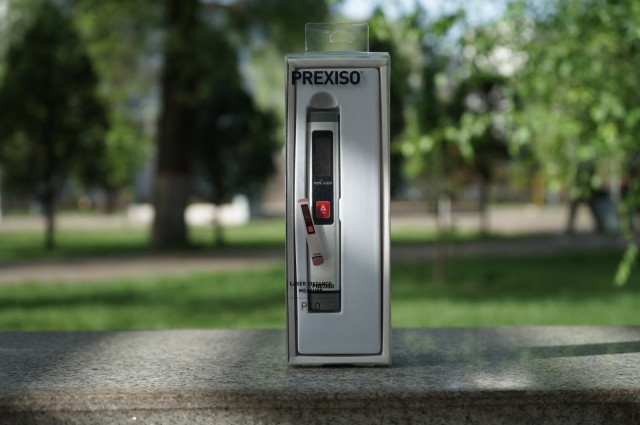

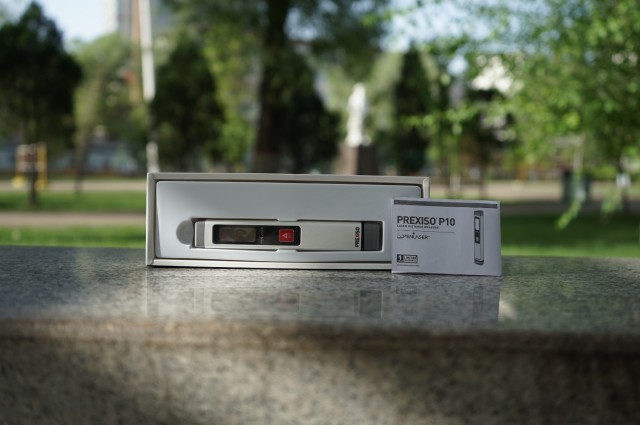

  我上手的这款PREXISO penlaser,型号是P10,也就是上面说的DIY级的,精度并不算最高,但参数标注比较实在。下面是产品360度包装展示,设计比较时尚:

  背面有主要功能介绍,实际上这款产品是瑞士设计,但国内生产组装的,但外观标识和内部说明书是全英文的。

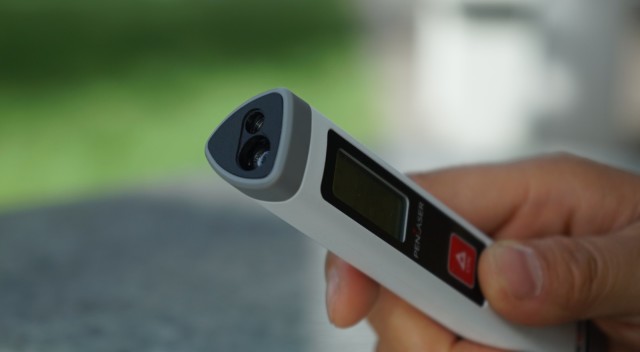

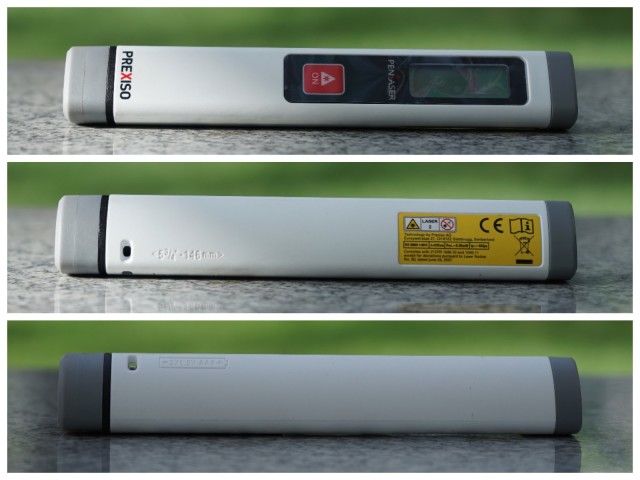

  PREXISO激光测距笔从外观来看,有点像是PPT翻页笔,上下灰色硅胶头比较耐磕碰,中间是大白色的机身和按键显示屏;侧面有激光产品常见的安全警示标签;尾部有吊绳孔,以及双节7号电池安装示意图、以及笔长146mm的标注。

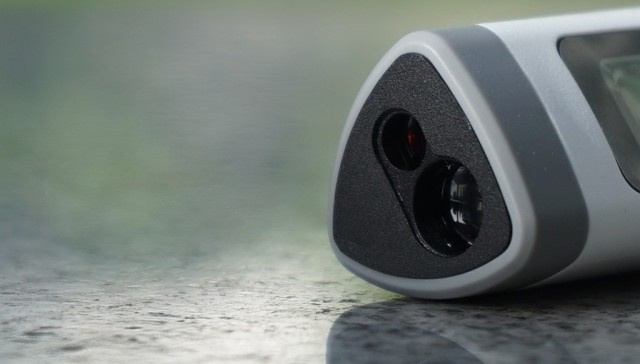

  笔头是激光孔和接口孔,上面有透镜设计,功率比较小,在5mW安全功率范围内。

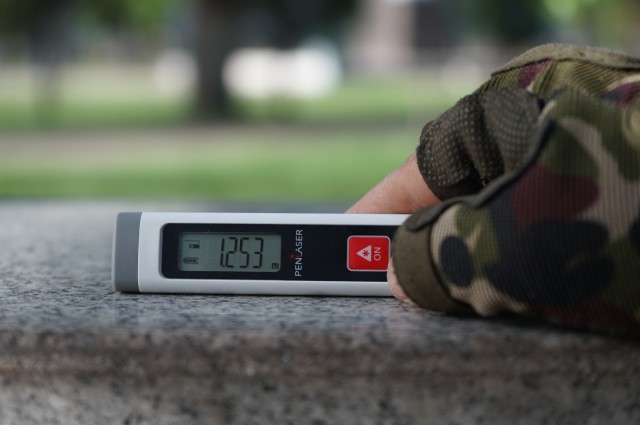

  开关和显示屏做得也简单,单屏幕显示、一键开启、120秒自动关机;显示屏显示激光开启状态、电量高低、以及测量的数据,最小分别值0.001m、单位可以在m与ft之间换算,没有面积测量等功能,只是最基本的距离测量。

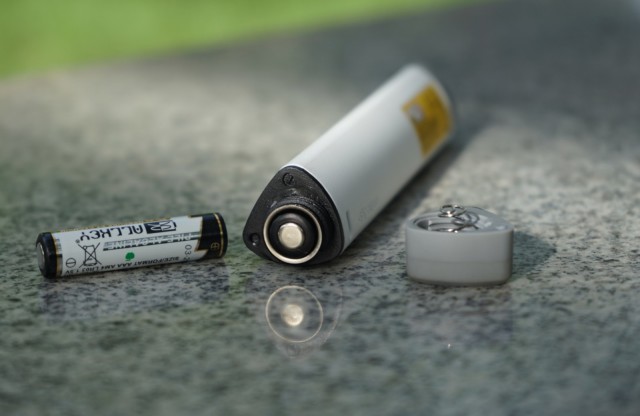

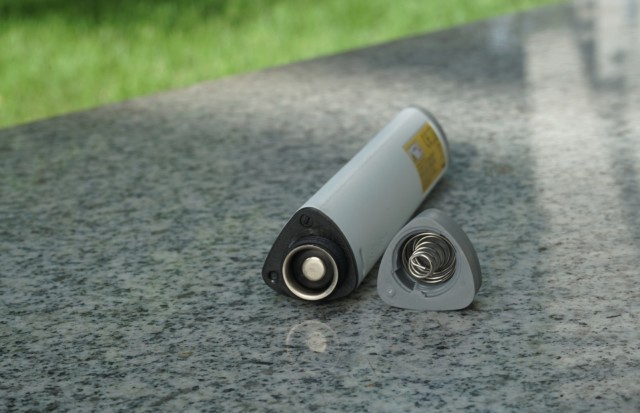

  产品采用的是可换电池设计,我实际试,无论用1.5V普通7号电池,还是用爱乐普的1.2V充电锂电池都能正常使用,不存在电压低影响测量精度的情况。

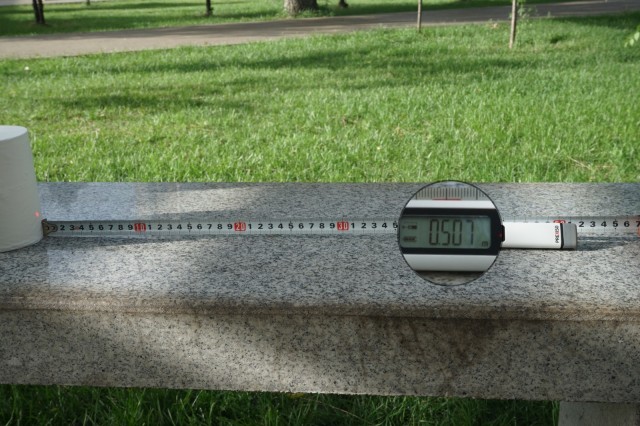

  我手中这款是DIY级别的,标称的测量范围是0.5—10m,标称的测量公差是±6mm。从测距来看,标称最短距离是0.5m,实际使用最小值基本上在0.507m,不能再小了,抛去笔的长度146mm的话,最短可测量的距离实际上差不多是0.36m。与卷尺读数0.51m相比,PREXISO精度在标称范围内,读数基本一致。

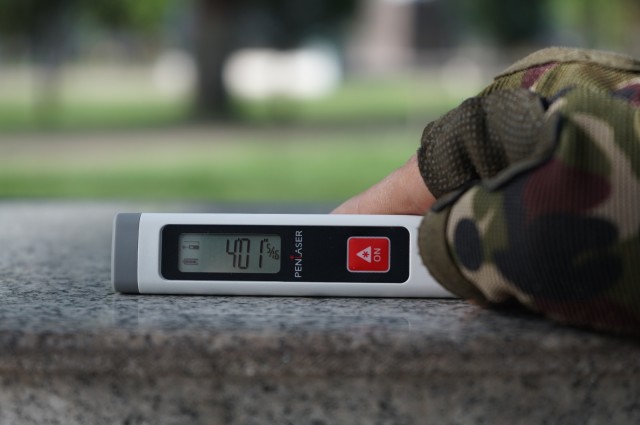

  从0.5m—1m的测量范围来看,精度也在2mm左右,相当于1~2%的误差,对于测量建筑面积、小孩身高、家具高度等精度完全够用。

  对于2-5米的测量范围,一个人很难进行精准测量,但使用激光测距笔以后可以轻松应对。

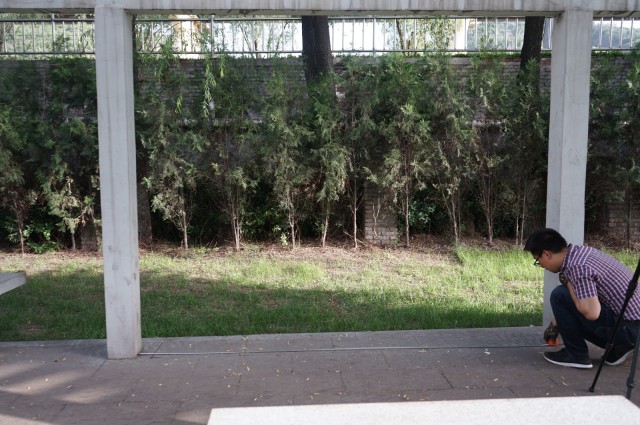

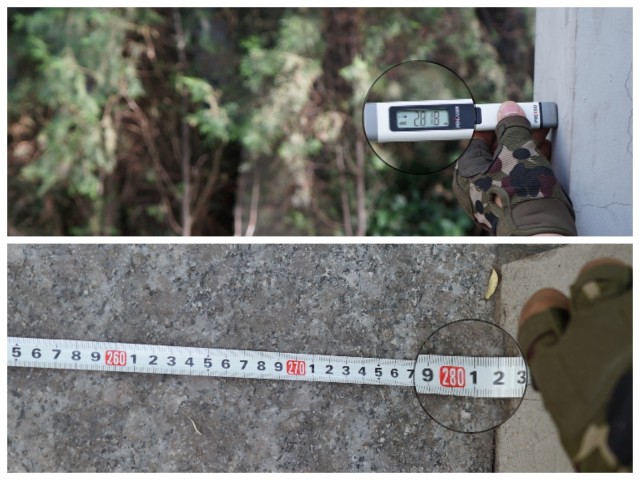

  测试两柱壁之间距离,激光测距笔测试结果是2.818m,拿3米的卷尺测量2.822m。

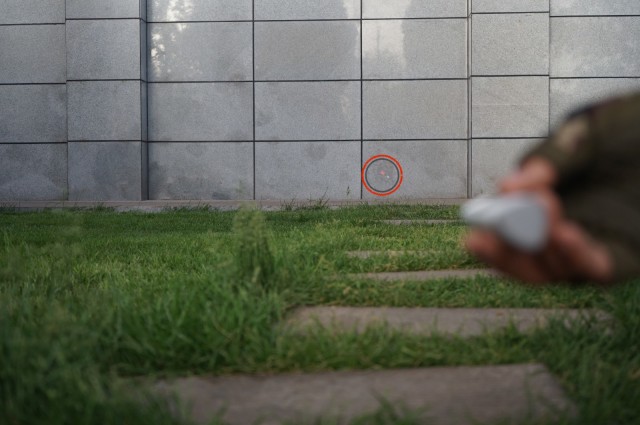

  对于5-10米的测量范围,由于激光功率比较小,又是红激光,超过5米户外很难看清激光点,但在稍微背阴的灰色墙砖上就看得比较显眼。

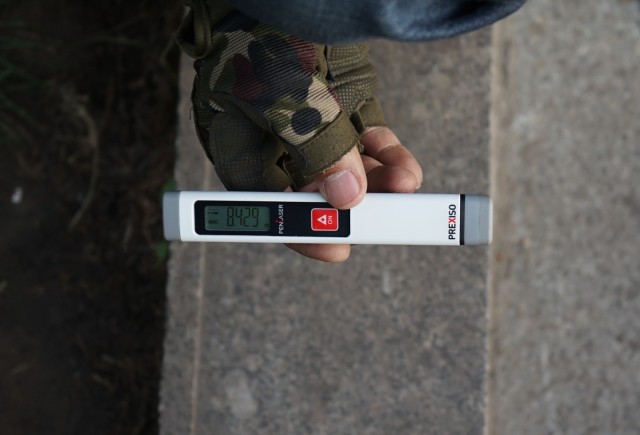

  激光笔测量墙面到台阶的距离是8.429米,且多次测量度数都在8.42米附近不会有太大变化。

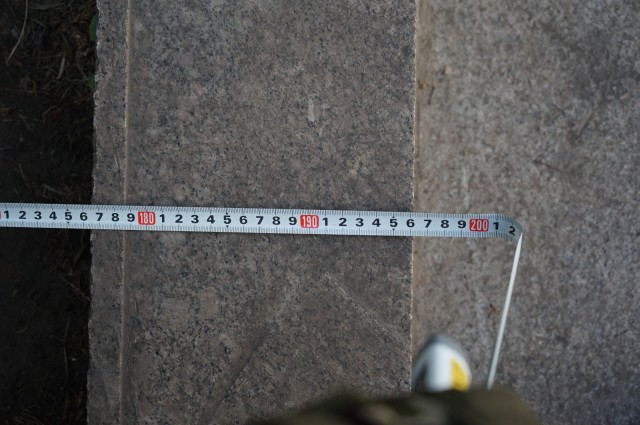

  但卷尺测量的线米量程,我只能分段测量,2.2米测量3段以后,最后还有1.96米,累加以后大约是8.56米,最后多次测量累加值在8.4~8.6米,误差比较大。

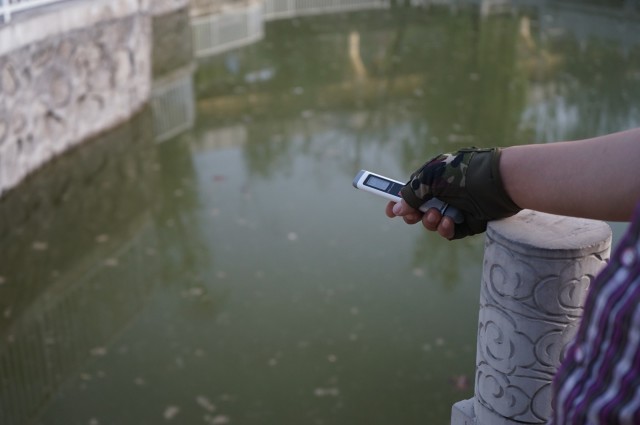

  当然作为激光测距笔的最大用处还是测量这种人不能直接过去接触式测量的物体的距离了,而且关键是不用两个人一起拉皮尺比较方便。

  不过这种便携式的激光测距笔也有弱点就是,光功率太小,又没有望远系统,所以如果是在比较复杂的高亮环境测量,要看到光斑本身就很考验眼力。这也是为什么大型远距离激光测距仪都带着望远系统的原因。

  总之,这款PREXISO激光测距笔设计比较新颖,精度也还不错,参数没有虚标,测量范围虽然不够大,但比随身带一个3米的卷尺要方便的多,无论是看房子现场估算实用面积,还是户外穿越测量沟壑宽度判断能不能跨越,还是居家替代传统卷尺用,都还不错。但也有缺憾,那就是这类激光测距类产品,更适合照射在能形成漫反射的物体表面进行测量;测量镜面反射物、高吸光的黑色物体时基本不可用。
