ams1117-33降压稳压电源模块电路
发布者:任你博娱乐 发布时间:2019-04-15 18:35





  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

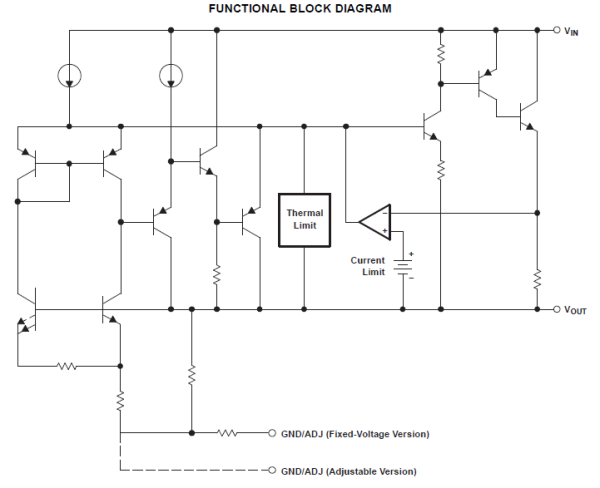

  1117就是个基本的低压差三端稳压(LowDropOut)芯片。其内部框图如下所示:

  使用也很简单,输入电压接到Vin和GND就行了,输出端Vout就会输出指定的电压。例如你需要把5V转换成3.3V输出,就将5V正端接在Vin、负端接在GND,那么Vout与GND就可以接在3.3V负载的正负端……

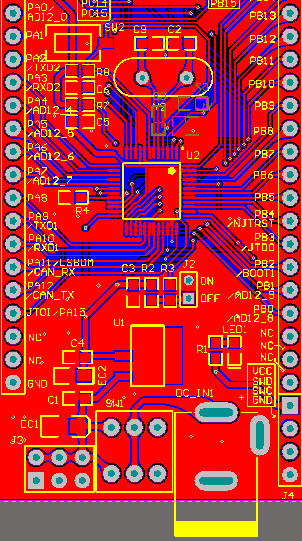

  不好意思,我这个是接在STM32核心板上面的,其实我想问就是它里面那些电容电阻之类的有什么作用,还有开关,DC那里我是用来接电源的,我想知道接了之后怎么工作的,然后哪个是保护电路,谢谢你

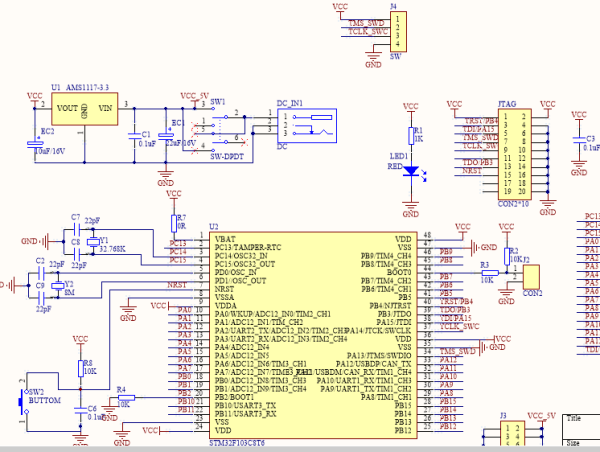

  你贴出来的图片上没有电阻、没有保护电路。只有一个LDO以及输入输出端的滤波电容,再就是DC插座。

  U1用于将VCC降压到3.3V,EC1和C1是输入端的滤波电容,EC2是输出端的滤波电容。

  DC_IN1是DC电源插座,SW1是电源开关,控制插座的供电是否接到U1的Vin端。追问

  哦哦,就是直接连接到stm核心板的输入端了吧?可能打扰到你,不好意思,我只是想明白~~~

  哦哦,就是说充电宝的电压直接通过ams1117降压进去核心板里供电而已吧?不用保护电路吧?

  按照标准而言需要保护电路。你拿出的这个电路仅仅是儿戏,凑合用而已,算不得什么正规的产品。

  你好,我最后一个问题想问,滤波电容为什么选择22uf,10uf和0.1uf,有公式计算的吗?是不是跟ams1117有关。谢谢
