用7805 把12v转5v
发布者:任你博娱乐 发布时间:2019-03-18 05:37





  对 元件不懂,都说有这方面的手册 却没怎么找到 ,谁能给我发一些详细资料也可以

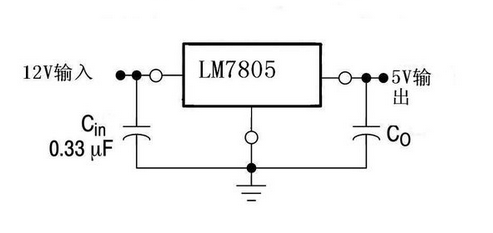

  2010lbbj是否搞过电路设计和调试?那两支电容都是需要的。输出端若无电容,7805极易产生自激振荡,而输入端若无电容,则由于输出电容储存的电压在关机的瞬间不会完全放掉,当输入断电后会造成输入输出两端电压倒置,容易损坏稳压器。

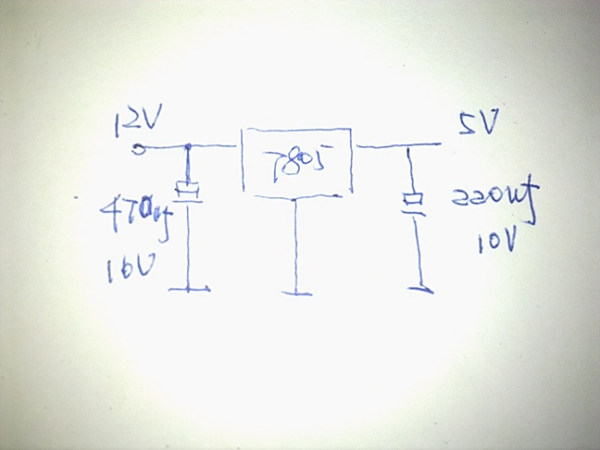

  知道合伙人教育行家采纳数:1102获赞数:1706学的半导体,在生产一线做过晶体管、IC。接触过贴片机插件机、回流焊、波峰焊。电视、智能控制板的维修。向TA提问展开全部12V接7805的1脚,1脚同时接1个470uf/16V的电解电容,2脚接地,3脚就是5V 输出,3脚也要接个220uf/10V的电解电容.更多追问追答追问能画个图吗追答你要的是实物图?不会是原理图吧?追问电路图啊追答

  如果功率比较大的线,这个是串连稳压电源模块,功耗很大,本身发热很大,容易烧掉,那么我建议用LM2576-5.0V,这个是开关稳压电源模块,用起来也很方便,只要几个零件就可以了(LM2576、二极管1N5822、再加一个100uH的电感),这个电源模块有5个引脚,有一个是ON/OFF引脚,可以控制关闭输出。你可以去下载LM2576的说明书,用典型应用电路,你有邮箱的话,我可以发一个给你。
